Como Usar Dados de Elevação nos Projetos

Introdução

Modelo de terreno digital (DTM)
O Modelo Digital do Terreno (MDT) é uma representação digital tridimensional da superfície do terreno, que inclui informações sobre a topografia e elevações do solo. Ele é gerado a partir de dados geoespaciais, como levantamentos topográficos, imagens de satélite ou fotogrametria

Qual é a fonte de dados do Launch Pad?

O Launch PAd utiliza o NASA DEM (Digital Elevation Model)

A NASA (National Aeronautics and Space Administration) fornece modelos digitais de elevação (DEM) como parte de seus esforços para mapear e monitorar a superfície terrestre.

Para o Launch Pad, a resolução espacial do DEM é de 30 m ampliada para 5 metros, o que se refere à distância entre pontos de dados em cada direção horizontal.

O DEM é uma ferramenta crucial no planejamento de operações em campo. Ele ajuda a tomar decisões mais informadas e a otimizar diversos processos.

Aplicações do DEM:

1. Análise de inclinação:
   O DEM permite identificar as áreas de maior ou menor inclinação, o que é fundamental para determinar onde as operações de plantio, irrigação ou tráfego de maquinário podem ser mais eficazes e seguras. Áreas com alta inclinação podem precisar de cuidados especiais para evitar erosão ou danos ao solo.

2. Gestão de Riscos de Erosão:
   Ao mostrar as variações no relevo, o DEM facilita a identificação de áreas vulneráveis à erosão, permitindo planejar estratégias para mitigar esses impactos, como a implementação de terraços ou outras técnicas de conservação de solo.

Vantagens do Launch Pad:

No Launch Pad, você não precisa se preocupar em carregar dados caros e difíceis de obter. O sistema traz automaticamente o DEM (Modelo Digital de Elevação) do NASA, permitindo um planejamento mais eficiente. Com isso, você pode levar em consideração a declividade da área, otimizando suas operações e ajudando a proteger o solo contra a erosão.

Habilitar o Análise de Declividade no Projeto

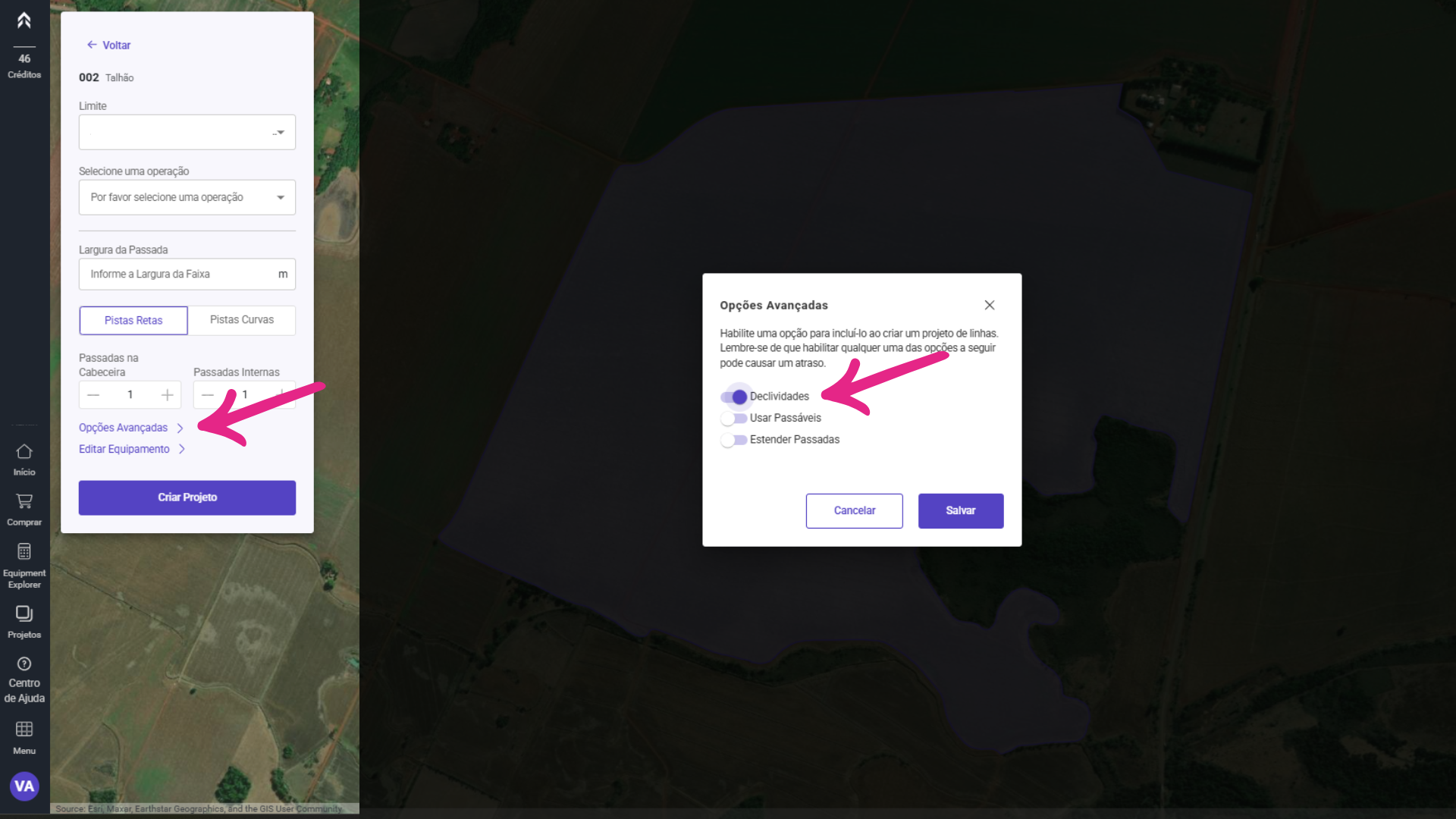

Para visualizar a declividade de suas linhas no projeto (em curvas ou em retas), basta habilitar a opção Declividade nas opções avançadas ao inserir as informações do projeto.

Salve e crie o projeto

Interpretação dos Resultados

A declividade de uma linha de plantio varia ao longo dela conforme alteramos sua direção, devido às mudanças no relevo do terreno.

Ao ajustar a direção das linhas de plantio, o Launch Pad calcula automaticamente a declividade em diferentes pontos ao longo delas, considerando as variações do terreno. Essa análise é essencial para otimizar o planejamento das operações no campo, permitindo tomar decisões que reduzam os riscos de erosão e melhorem a eficiência do plantio.

As linhas geradas no Launch Pad são divididas em segmentos, e a declividade é medida para cada segmento. Cada um desses segmentos é classificado em uma das cinco faixas de declividade, que podem ser consultadas na tabela de detalhamento.

A distância total da linha é calculada somando o comprimento de todos os segmentos em cada faixa. O percentual indica a proporção das amostras que se encontram dentro de cada faixa de declividade.

Perguntas frequentes

1- Posso fazer upload de dados de elevação de máquinas ou drones para análise de declividade?

Não, não é necessário. O Launch Pad fornece automaticamente essas informações para você, usando dados do NASA DEM.

2-  A análise de declividade é útil apenas para projetos em curvas?

Não. Você também pode realizar projetos em linha reta habilitando a opção de declividade. O Launch Pad mostrará automaticamente o melhor cenário para reduzir as potenciais perdas de solo devido à erosão hídrica, independentemente do tipo de linha utilizada.

3- Qual é a diferença entre DTM e DEM?]

Um DEM representa a elevação de terra nua de uma superfície, sem quaisquer objetos como vegetação, edifícios ou outras estruturas. É um termo geral usado para dados de elevação.

Um DTM é um tipo específico de DEM que fornece uma representação mais refinada e precisa da superfície de terra nua, frequentemente aprimorada com recursos como linhas de contorno e alturas de pontos.
